АВР для генератора: как работает автоматический ввод резерва и как его выбрать
Генератор без автоматики полезен ровно настолько, насколько быстро к нему добежит человек с ключом. Ночью, в выходной или в момент, когда персонал занят, простой затягивается на часы. АВР — автоматический ввод резерва — убирает человека из этой цепочки: сеть пропала, генератор запустился, нагрузка переключилась, сеть вернулась, генератор остыл и заглох. Разбираем, как это устроено, какие бывают АВР, как подобрать блок под ваш ввод и какие ошибки при подключении встречаются чаще всего.
Что такое АВР и зачем он генератору
АВР (автоматический ввод резерва, в англоязычной документации ATS — automatic transfer switch) — это щит с коммутационным аппаратом и контроллером, который следит за напряжением в сети и сам переключает нагрузку между сетью и генератором. Вместе с контроллером самого генератора он образует систему автозапуска: пропала сеть — двигатель запустился, появилась — нагрузка вернулась на сеть, а генератор ушёл в остывание и остановился.
Без АВР генератор запускают вручную: кто-то должен прийти, отключить вводной автомат сети, завести установку и подать нагрузку, а потом всё проделать в обратном порядке. Для склада с холодильниками, аптеки, АЗС, медцентра, серверной или производства с непрерывным циклом это неприемлемо: каждая минута простоя стоит денег, а ошибочное включение генератора на сеть опасно и для оборудования, и для людей. Поэтому в промышленном сегменте АВР — не опция, а базовая часть резервного электроснабжения. Общую логику резервирования предприятия мы разбирали в статье «Дизельный генератор для бизнеса»; здесь — только про автоматику.
Как проходит автозапуск: последовательность по шагам
Полный цикл работы АВР с дизельным генератором выглядит так:
- Контроль сети. Контроллер постоянно измеряет напряжение и частоту на вводе по всем фазам. Отклонение за заданные пределы (обычно ±10–15 % по напряжению), пропадание фазы или перекос считаются аварией сети.
- Задержка на подтверждение — 1–3 секунды. Нужна, чтобы генератор не запускался из-за кратковременного «моргания» сети.
- Запуск двигателя. Контроллер генератора даёт команду на стартер, при неудаче делает ещё 2–3 попытки с паузами. После запуска — короткий прогрев и выход на номинальные обороты и напряжение.
- Переключение нагрузки на генератор. АВР отключает ввод сети и подключает ввод генератора. Между ними всегда есть механическая или электрическая блокировка: оба ввода никогда не включены одновременно.
- Работа на генераторе с контролем параметров: давление масла, температура, обороты, напряжение, нагрузка.
- Возврат сети. Когда напряжение в сети стабильно в норме заданное время (обычно от 30 секунд до нескольких минут), АВР переводит нагрузку обратно.
- Остывание и остановка. Генератор работает без нагрузки 1–5 минут, чтобы турбина и двигатель остыли, затем глохнет и снова переходит в режим ожидания.
Итоговое время от пропадания сети до подачи питания от генератора для резервных установок — ориентировочно 10–15 секунд с учётом всех задержек. Если такой перерыв недопустим (серверы, медицинское оборудование), между сетью и потребителем дополнительно ставят источник бесперебойного питания, который держит нагрузку, пока генератор выходит на режим.
Виды АВР: контакторы, моторизованные автоматы, встроенная автоматика
По исполнению коммутационной части АВР делят на три группы:
- На контакторах. Два контактора с механической и электрической блокировкой. Самый распространённый и недорогой вариант для токов примерно до 250–400 А. Минус — контакторы удерживаются катушкой, то есть потребляют энергию и издают гул под нагрузкой.
- На моторизованных автоматических выключателях. Два автомата с моторным приводом и блокировкой. Дороже, но надёжнее на больших токах (400 А и выше), не потребляют энергию в удержании и заодно выполняют функцию защиты линий.
- Со встроенным контроллером генератора. В современных установках контроллер ДГУ сам управляет внешним щитом АВР или интегрирован с ним: одна панель показывает и состояние сети, и параметры генератора, и журнал событий. Именно так реализована автоматика на генераторах DEER POWER — АВР подключается к штатному контроллеру установки.
Отдельно выделяют АВР с приоритетом нагрузки: щит умеет подключать потребителей ступенями, чтобы пусковые токи двигателей и компрессоров не «сажали» генератор в первую секунду.
Как подобрать АВР под объект
При выборе блока АВР смотрят на пять параметров:
- Номинальный ток. АВР ставится на ввод, поэтому его ток должен быть не меньше тока вводного автомата объекта или тока генератора — берут большее значение с запасом. Для ориентира: генератор на 100 кВт при 400 В даёт около 180 А, на 200 кВт — около 360 А.
- Число фаз и полюсов. Для трёхфазного ввода 380/400 В нужен четырёхполюсный АВР (три фазы и нейтраль), для однофазного 220 В — двухполюсный. Все каталожные генераторы DEER POWER трёхфазные, поэтому для них базовый вариант — 4P.
- Схема резервирования. Классическая «сеть — генератор» или более сложная: два сетевых ввода плюс генератор, два генератора с синхронизацией. От схемы зависит тип щита и контроллера.
- Что резервируем. Весь объект или только критичные линии. Второй вариант часто позволяет обойтись генератором меньшей мощности; подробнее об этом — в статье о подборе генератора по мощности.

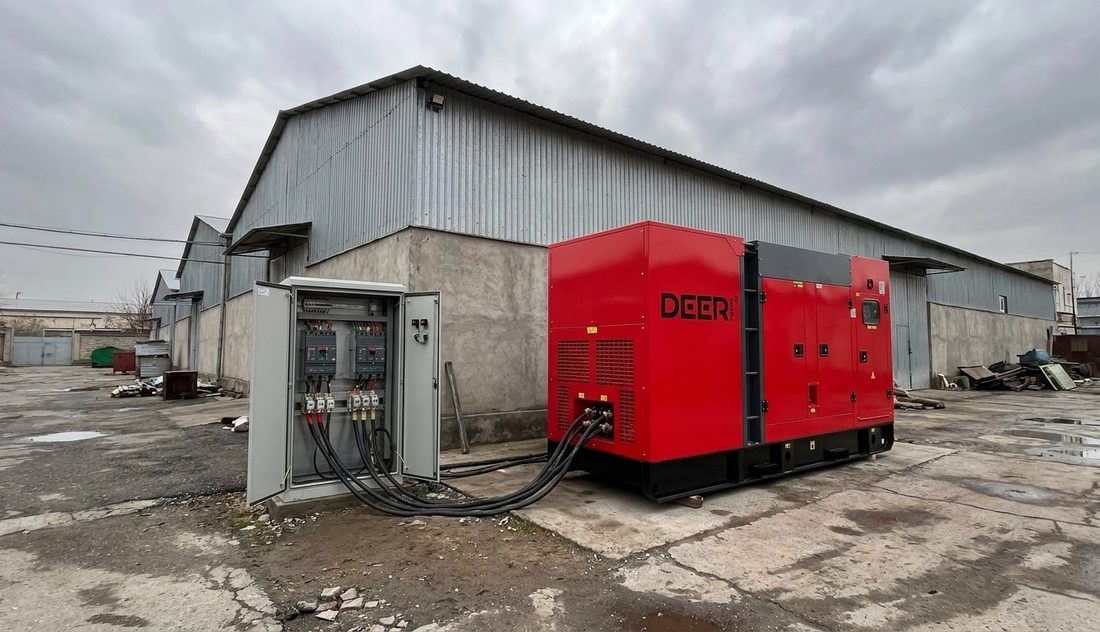

- Место установки. Щит АВР ставят рядом с вводным устройством в сухом помещении, а не у генератора на улице. Между щитом и установкой прокладывают силовой и управляющий кабели.
Практический совет: подбирать АВР нужно одновременно с генератором, а не «потом». Тогда контроллер, кабели, защиты и настройки задержек согласованы между собой и проверяются на пусконаладке одним циклом.
